埋地管线探测技术方案（三）——声波仪探测法

埋地管线探测技术方案（三）——声波仪探测法

(一）原理及设备

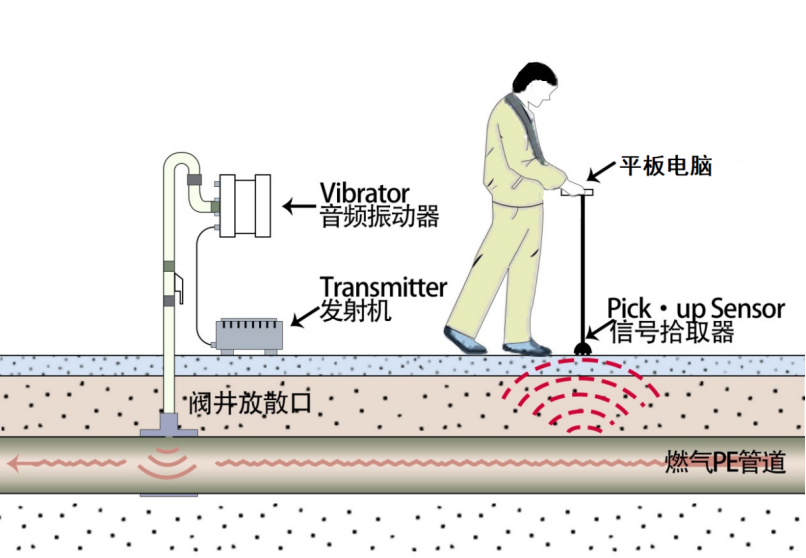

主动声源探测法工作原理是通过音频器发射装置向管道内发射特定频率的声波信号，信号沿管道定向传播至远端，该声波信号在管道压力气体中定向传播的同时，通过管壁土壤立体传播至地面；同时接收机在地面上捕捉该声波信号，通过持续接收信号，音量区找到该管的垂直扰动范围而做到精确定位。

（二）水平定位方法

城镇燃气管网的隐蔽点由管线的直线管段、弯头、三通等部分组成，在现场探测时，一般由已知的阀井作为起点往远处开始探测，逐步把管网的各个部分探明位置和弄清楚管线各个部分的连接关系，最终把管线的各部分连接起来。

（1）直线管段探测方法

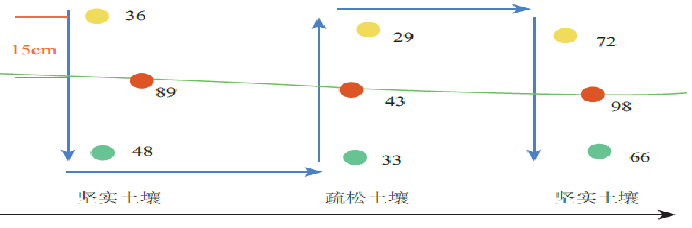

从已知阀井连接好声源PE燃气管道探测仪后，垂直于已知管线大致走向呈S型路线沿着管线向前探测。如图3-3.测量点距根据信号值确定，未探测到最大值之前，点距可增大以快速查找信号最强的位置，再在信号强度集中的位置进行精测，每个探测点之间的距离约为15cm。

（2）特征点探测方法

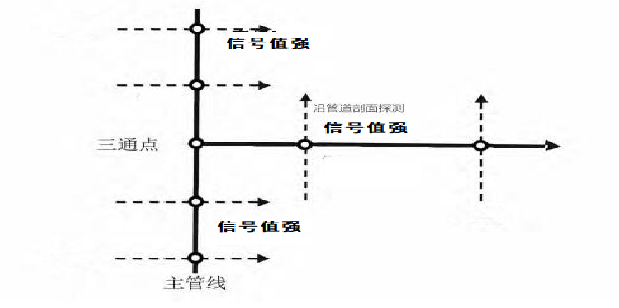

管道特征点包括弯头、三通等连接点，声源信号在通过弯头、三通时，由于振动信号遇到管壁的阻力及回声影响，信号会异常强烈，在特征点的周围产生信号聚集效应，难以直接确定管道位置，可以采用几何交汇法进行探测。

（三）深度探测方法

燃气管道的埋深与管道铺设时的埋设方式关系密切，直埋的管道深度一般受管道上方覆盖层回填、改造影响外，深度变化均较平稳，定向穿越的管道深度与施工时穿越深度有关，深度变化大，因此在PE燃气管线探测过程中，使用声源探测法区分直埋和穿越管道的信号十分重要，在管道直埋、穿越的出入土点及穿越段信号特征区别明显，声源探测法可较快捷的区分出管道埋设方式。
